什么是全透面板型主动发光标志牌?

在主动发光标志领域主要分为面板型主动发光标志和点阵主动发光标志。面板型主动发光标志又分半透面板型主动发光标志和全透面板型主动发光标志,今天湘旭小编就来和大家谈谈全透面板型主动发光标志牌。

(一)全透面板型主动发光标志牌技术说明

1、符合国家标准《LED 主动发光道路交通标志》(GB/T31446-2015)的技术要求;参照行业标准《内部照明标志》(JT/T750-2009)技术要求。

2、标志面板整体采用透光PC合金板材质,内置均光光源板,版面整体发光,视觉柔和均匀、无阴影,深色文字、图形、符号被反衬发光显示。

3、标志连接结构件依据国家标准GB/T23827《道路交通标志板及支撑件》相关要求,逆反射材料采用专用透光膜,符合国家标准GB/T18833《道路交通反光膜》。

4、发光标志四周封装采用铝合金型材,转角采用圆弧弯头连接,标志整体厚度≤60mm(不含背板扣件),防水防尘措施等级符合IP55要求。

5、标志反光膜采用电刻加工、或者透明油墨丝网印刷(复杂色、非标准膜色),面板发光显示均匀无任何阴影,文字图形显示的边界轮廓清晰。

6、PC合金板技术参数:厚度≥4mm,拉伸屈服强度≥60MPa,邵式硬度≥80D,透光度≥90%,热变形温度(1.8MPa)≥135℃,线膨胀系数(-30℃~+30℃)≤3.5*10。

8、标志表面文字图形用逆反射材料的透光率≥20%,透光均匀性1.2:1~1.3:1。

9、标志信息透光显示的亮度指标:白色≥300cd/m2,黄色≥150cd/m2,红色≥45cd/m2,绿色≥45cd/m2,蓝色≥30cd/m2,棕色≥22cd/m2。

10、标志蓝色与白色(绿色与白色)部分平均亮度对比度介于18:1~5:1之间。

10、光控程序:外接全电源时,能根据周围光照变化,自动开启/关闭标志发光单元。

11、视认距离:夜间动态视认距离≥210米,静态视认距离≥250米。

12、供电系统及配置:采用电网供电时,输入电压220V,输出电压24V。

13、根据使用环境条件,防雷、防触漏电保护装置,接线电缆无裸露,制造商标识清晰。

14、标志整体重量≤22KG /㎡,标志设计使用寿命7年。


(二)全透面板型主动发光标志牌适用条件:

1、面积≦2M2的各种禁令类、警告类、指示类、指路类等标志;

2、功耗约为20W/平米,需采用外接路灯、监控、信号灯、配电柜等电源。采用太阳能供电需很大配置,造价高且太阳能板尺寸过大,不鼓励使用太阳能供电方式。

3、版面中文字字高≧15cm;字母字高≧10cm。

(三)全透面板型主动发光标志牌特点及优势:

标志版面整体发光,对于禁令、警告类有红、黄、黑等深色系列反光膜的,能通过版面中的白色透光膜来反衬图案,标志整体发光面柔和,适合亮化、景观等暗环境中的发光点缀。

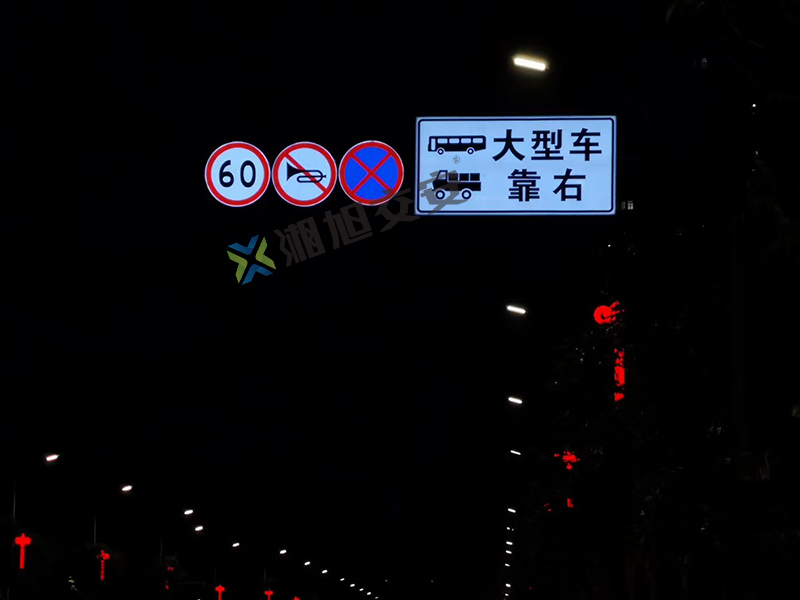

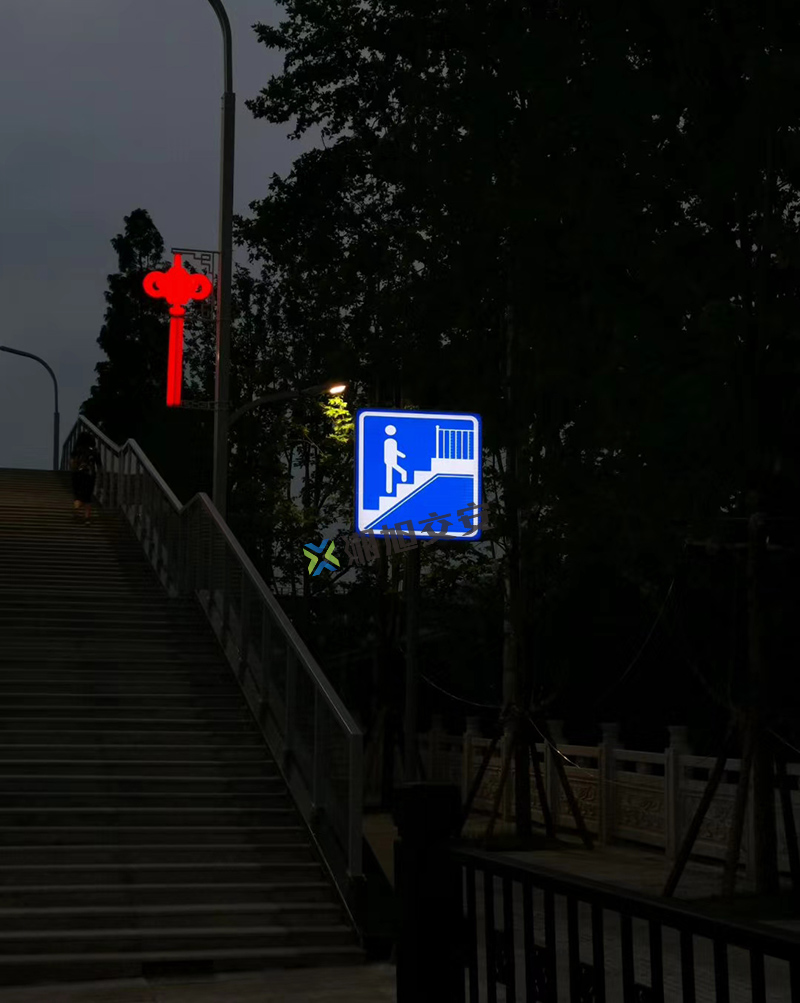

(四)参考工程照片
